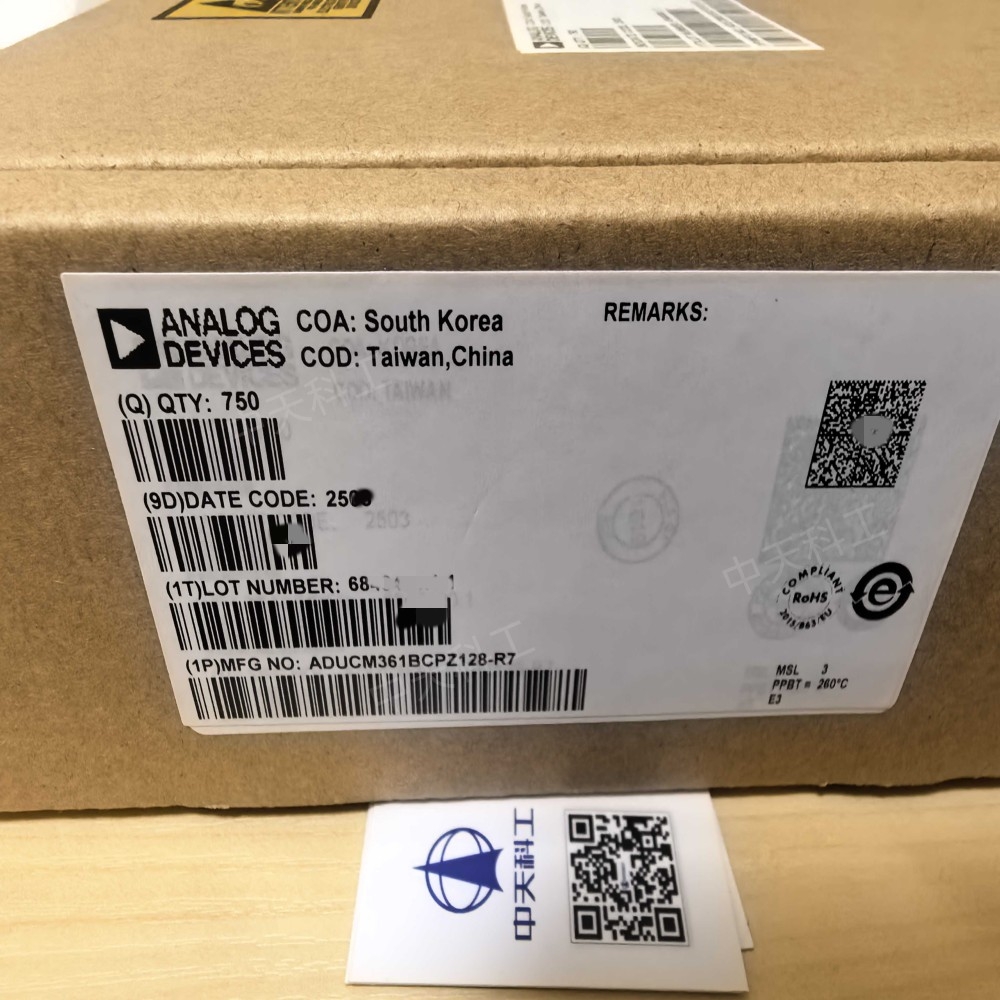

ADUCM361BCPZ128-R7 是 Analog Devices（亚德诺半导体）推出的一款高精度、低功耗的混合信号微控制器，专为工业传感、智能仪表和医疗设备等需要高分辨率数据采集与低功耗运行的场景设计，由中天科工半导体（深圳）有限公司特约分销代理现货销售。以下是其详细介绍：

1. 核心功能与架构

处理器核心

采用 ARM Cortex-M3 内核，主频最高 26 MHz，支持低功耗模式（如休眠电流仅 4 μA），适合电池供电设备。

集成 128 KB 非易失性 Flash 存储器和 8 KB SRAM，满足程序与数据存储需求。

模拟前端（AFE）

集成 24 位 Σ-Δ 型模数转换器（ADC），支持 11 个差分或单端输入通道，采样率最高 3.9 kSPS，适用于高精度传感器信号采集（如压力、温度、重量等）。

内置可编程增益放大器（PGA，增益范围 1-128），可适配不同量程的传感器。

片内集成低噪声、低漂移的基准电压源（2.5 V），支持外部基准输入，提升测量精度。

数模转换（DAC）

集成 12 位电压输出 DAC，可用于信号补偿或控制输出（如 4-20 mA 电流环路）。

2. 外设与接口

通信接口

支持 UART、I²C 和双通道 SPI，便于与外部设备（如传感器、无线模块）通信。

提供 19 个 GPIO 引脚，支持中断和复用功能。

定时器与控制

集成 2 个通用定时器、1 个看门狗定时器和 1 个唤醒定时器，支持低功耗唤醒机制。

提供 16 位 PWM 控制器（6 通道），适用于电机控制或信号调制。

调试与编程

支持 JTAG 和 SWD 调试接口，方便开发调试。

提供在线编程（ISP）功能，支持固件升级。

3. 封装与电气特性

封装

采用 48 引脚 LFCSP（7 mm × 7 mm）封装，体积小巧，适合紧凑型设计。

电源与功耗

工作电压范围：1.8 V 至 3.6 V，兼容 3 V 电池供电。

典型功耗：

主动模式：290 μA/MHz（内核）。

休眠模式：4 μA（带唤醒定时器）。

完全关断模式：<1 μA。

温度范围

工业级温度范围：-40 °C 至 +125 °C，适应恶劣环境。

4. 应用场景

工业传感与仪表

高精度压力、温度、重量传感器数据采集。

智能电表、流量计等工业仪表。

医疗设备

便携式医疗监测设备（如血糖仪、血氧仪）。

植入式或可穿戴设备的低功耗传感器节点。

环境监测

气体浓度、水质分析等高精度数据采集系统。

5. 优势总结

高精度与低功耗的平衡

24 位 ADC 和 Cortex-M3 内核的组合，在保证高分辨率数据采集的同时，通过多种低功耗模式延长电池寿命。

高集成度

片内集成 ADC、DAC、基准电压源和通信接口，减少外部元件需求，简化设计并降低成本。

工业级可靠性

宽温范围和抗干扰设计，适合工业、医疗等对可靠性要求严苛的场景。
