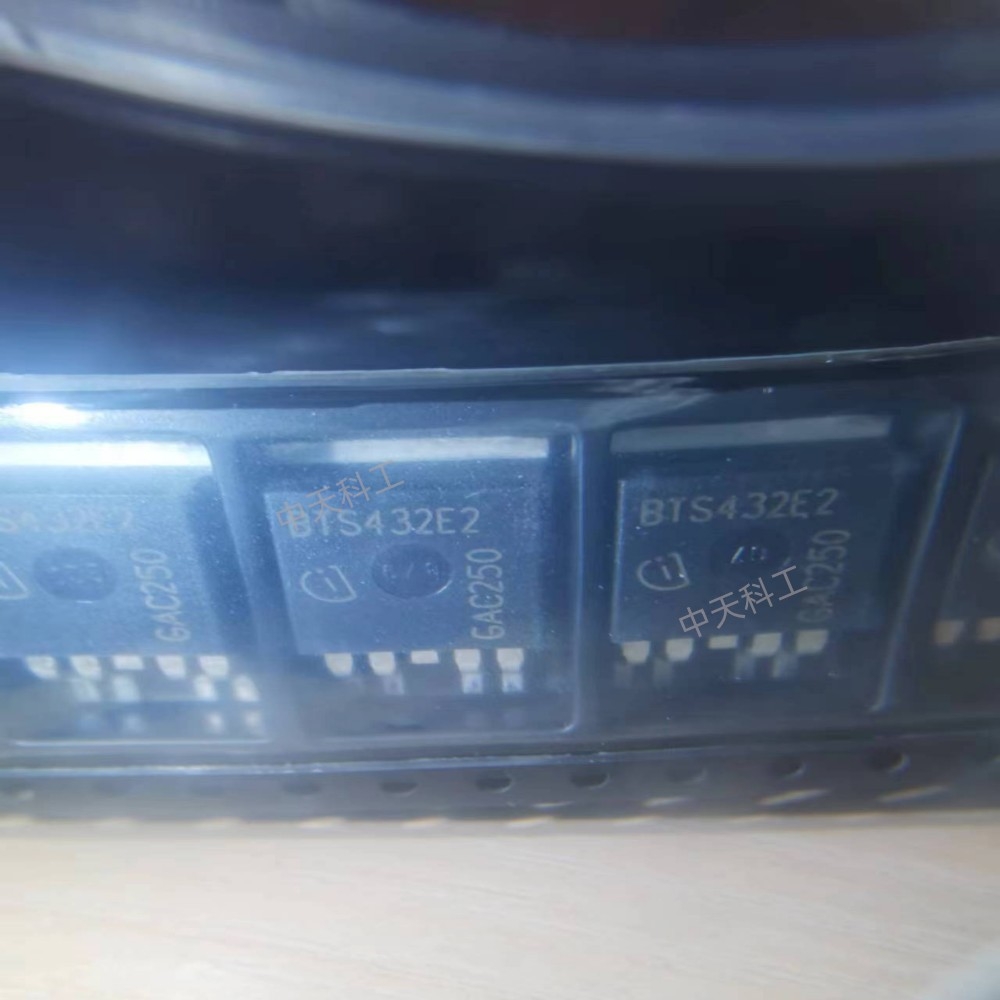

BTS432E2E3062A 是英飞凌（Infineon）推出的 智能高边功率开关（Smart Highside Power Switch），属于其 PROFET® 系列。该产品集成 N 沟道垂直功率 MOSFET、电荷泵、CMOS 兼容输入及诊断反馈功能，专为汽车和工业应用中需要高可靠性、多功能保护及紧凑设计的场景设计。

核心特性

保护功能全面：

负载突降/反向电池保护：支持 80V 负载突降电压，反向电压钳位至 -32V。

短路保护：限流功能（短路电流 44A），自动重启机制。

热关断：内置温度传感器，超温时自动关闭。

过压/欠压保护：电压超出 4.5V~42V 范围时关断，支持自动重启。

开路检测：在导通状态下检测负载开路。

ESD 保护：符合人体模型 2kV 静电放电标准。

电气性能：

输入电压：4.5V~42V（操作），反向电压 -32V。

输出电流：最大 9A，导通电阻 30mΩ（典型值）。

工作温度：-40℃~150℃（结温）。

封装与兼容性：

TO-263-5（D²Pak） 表面贴装封装，引脚兼容 TO-220AB/5。

替代传统方案：可替代电磁继电器和分立电路，简化设计并提升可靠性。

典型应用场景

汽车电子：

车身电子：前照灯驱动、位置调节器、车窗升降电机控制。

电源管理：12V/24V DC 负载开关，如车载辅助设备供电。

工业控制：

电机驱动：小型电机、泵、阀门的开关控制。

电源转换：非隔离 DC/DC 转换器（如 24V 转 5V 输出）。
技术优势

高度集成：内置电荷泵和诊断反馈，减少外部元件需求。

高可靠性：符合汽车级标准（如 AEC-Q 认证），适应严苛工况。

灵活易用：直接由微控制器（μC）控制，支持状态监测和故障反馈。

市场评价

行业认可：英飞凌作为功率半导体龙头，PROFET® 系列以高性能和稳定性著称，广泛应用于汽车电子和工业领域。

用户反馈：

优势：保护功能全面、响应速度快、寿命长（无机械触点磨损）。

典型应用案例：分散式后视镜模块、车载娱乐系统电源控制。

替代与兼容性

可替代器件：IPS6021SPBF、BTS442E2 等同类智能功率开关。

兼容性：与英飞凌其他 PROFET® 产品引脚和功能兼容，便于升级设计。

总结

BTS432E2E3062A 是一款专为高可靠性需求设计的智能功率开关，集成多项保护功能并简化电路设计，尤其适合汽车电子和工业控制中的负载驱动场景。其技术规格和市场反馈均表明，它是传统继电器或分立电路的理想替代方案。
