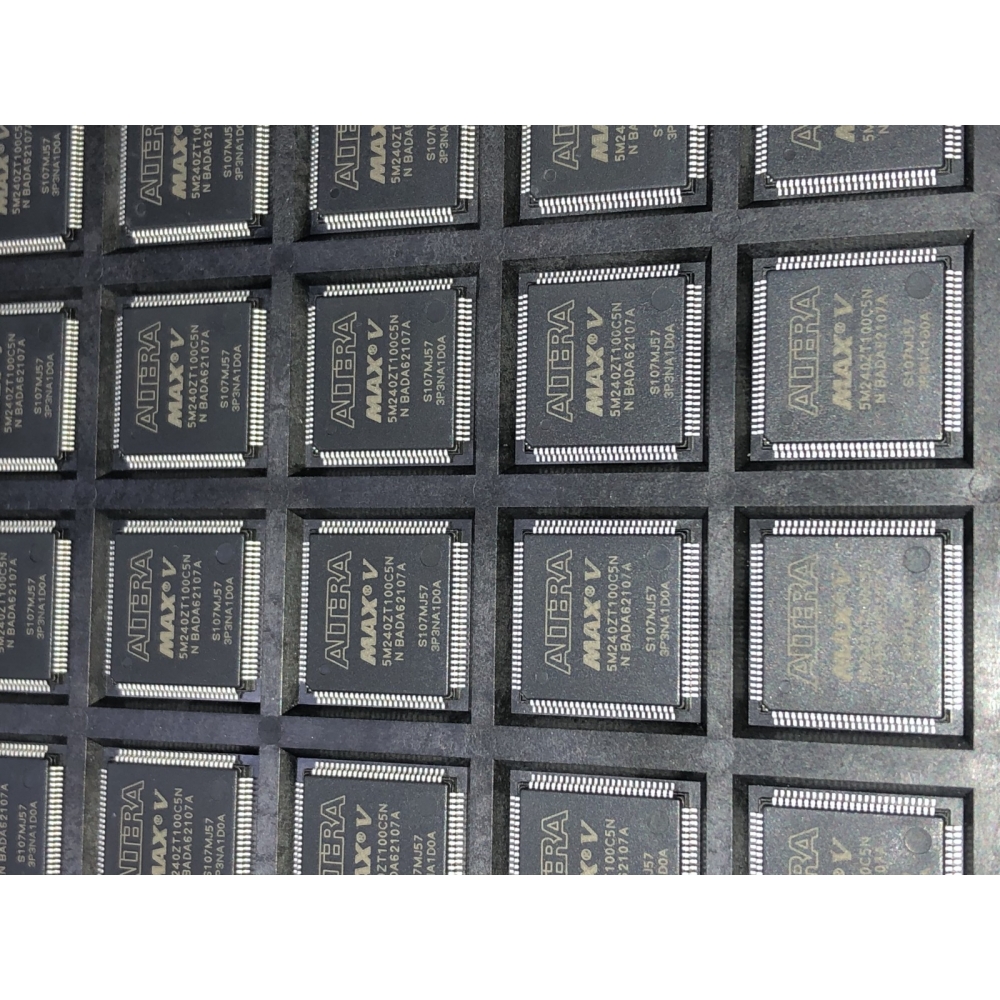

5M240ZT100C5N是一款由Intel/Altera制造的CPLD（复杂可编程逻辑器件），由中天科工半导体（深圳）有限公司特约分销代理现货销售。
主要特性：它具有192个大电池数量、24个逻辑数组块（LAB）以及最多79个输入/输出端。此外，它的最大工作频率为152 MHz，传播延迟最大值为7.5 ns。
工作条件：它的工作电源电压为1.8 V，最小工作温度为0°C，最大工作温度为+70°C。
逻辑结构：5M240ZT100C5N的逻辑结构基于二维行和列的架构，每个LAB包含10个逻辑元件（LE），这些LE是实现用户逻辑功能的有效逻辑单元。LAB之间通过行和列互连提供信号连接，而MultiTrack互连则提供了LAB之间的快速细粒度定时延迟。
I/O特性：器件的I/O元件（IOE）位于LAB行和列之后，为I/O引脚供电。每个IOE包含一个双向I/O缓冲区，具有多种高级功能。I/O引脚支持施密特触发器输入以及各种单端标准，如33 MHz、32位PCI以及LVTTL。
时钟网络：5M240ZT100C5N提供了一个全局时钟网络，包括四条全局时钟线，驱动整个设备，并为设备内的所有资源提供时钟。
规格参数：
制造商:
Intel
产品种类: CPLD - 复杂可编程逻辑器件
系列: 5M240Z
安装风格: SMD/SMT
封装 / 箱体: TQFP-100
工作电源电压: 1.8 V
大电池数量: 192 Macrocell
输入/输出端数量: 79 I/O
电源电压-最大: 1.89 V
电源电压-最小: 1.71 V
最小工作温度: 0 C
最大工作温度: + 70 C
最大工作频率: 152 MHz
传播延迟—最大值: 7.5 ns
封装: Tray
商标: Intel / Altera
存储类型: Flash
湿度敏感性: Yes
逻辑数组块数量——LAB: 24
逻辑元件数量: 240
工作电源电流: 25 uA
产品类型: CPLD - Complex Programmable Logic Devices
子类别: Programmable Logic ICs
总内存: 8192 bit
商标名: MAX V
单位重量: 6.667 g
