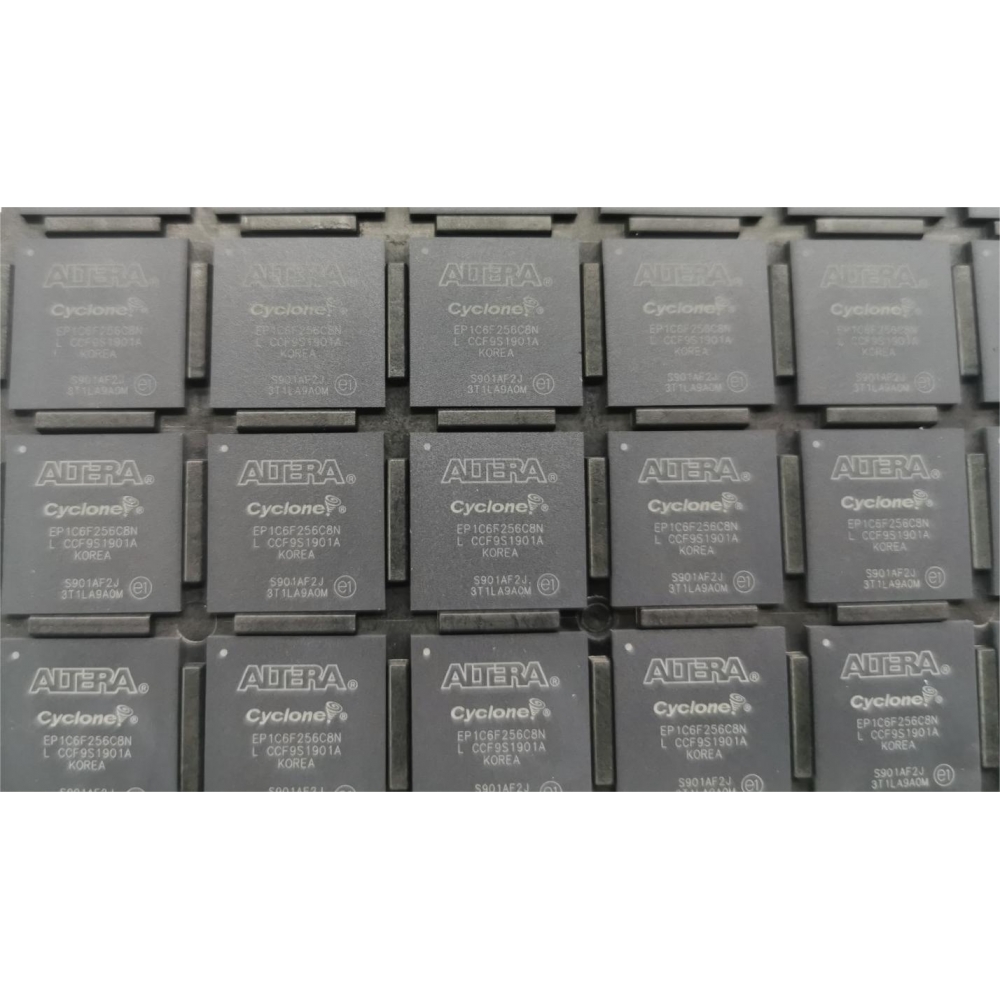

ALTERA的EP1C6F256C8N是基于1.5-V、0.13-μm、全层铜SRAM工艺的CPLD(复杂可编程逻辑器件),具有高达20,060个逻辑元件(LE)和高达288 Kb的RAM,由中天科工半导体(深圳)有限公司特约分销代理现货销售。
该器件具有以下功能和特性:
时钟和专用双倍数据速率的锁相环(PLL)接口,以满足DDR SDRAM和快速循环RAM(FCRAM)内存要求。
支持LVTTL、LVCMOS、Sstl-2和Sstl-3 I/O标准。
支持66和33 MHz、64和32位PCI标准。
支持高速(640 Mbps)LVDS I/O,同时支持低速(311 Mbps)LVDS I/O。
支持311-Mbps RSDS I/O。
每个器件最多有两个PLL,提供时钟倍频和相位换档功能。
多达8条全局时钟线,每条可用6条时钟资源逻辑阵列块(LAB)行。
支持外部存储器,包括DDR SDRAM (133 MHz)、FCRAM和单数据速率(SDR)SDRAM。
支持多个知识产权(IP)内核,包括Altera® MegaCore® 功能和Altera Megafunctions 合作伙伴程序(AMPPSM)宏功能。
在具体应用方面,EP1C6F256C8N可以用于各种数字系统的设计,如通信系统、工业控制系统、嵌入式系统等。同时,由于其可编程特性,也可以用于构建各种定制化的硬件逻辑电路,如数字信号处理、图像处理、视频处理等。
规格参数:
制造商:
Intel
产品种类: FPGA - 现场可编程门阵列
系列: Cyclone EPC6
逻辑元件数量: 5980 LE
自适应逻辑模块 - ALM: -
嵌入式内存: 90 kbit
输入/输出端数量: 185 I/O
电源电压-最小: 1.5 V
电源电压-最大: 3.3 V
最小工作温度: 0 C
最大工作温度: + 70 C
安装风格: SMD/SMT
封装 / 箱体: FBGA-256
封装: Tray
商标: Intel / Altera
最大工作频率: 250 MHz
湿度敏感性: Yes
逻辑数组块数量——LAB: 598 LAB
工作电源电压: 1.5 V to 3.3 V
产品类型: FPGA - Field Programmable Gate Array
子类别: Programmable Logic ICs
总内存: 92160 bit
商标名: Cyclone
单位重量: 50 g
