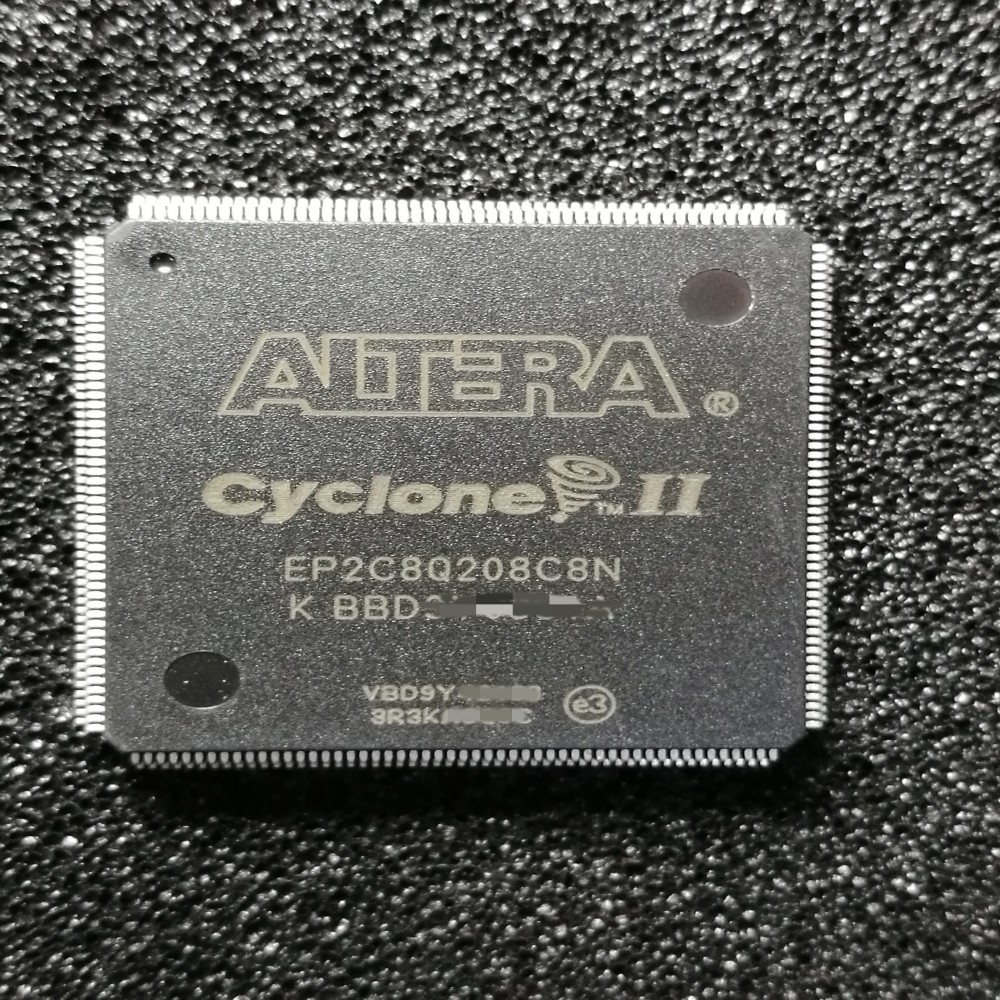

EP2C8Q208C8N是一款由Intel（原Altera）制造的Cyclone II系列现场可编程门阵列（FPGA）芯片，由中天科工半导体（深圳）有限公司特约分销代理现货销售。以下是对该芯片的详细介绍：

一、基本特性

系列与型号：Cyclone II EP2C8Q208C8N

逻辑单元数目：8256个逻辑单元（LEs），也称作逻辑单元或逻辑细胞

I/O引脚数：提供多达182个可用I/O引脚，其中138个为标准用户I/O

嵌入式存储器：高达1.1Mb

封装类型：QFP-208，即208引脚的四方扁平封装

电源电压：内核供电电压为1.15V至1.25V，I/O电源电压通常为3.3V

二、技术规格

处理技术：采用TSMC 90nm低k介电工艺制造，确保低成本和快速可用性

时钟管理：包含锁相环（PLL）用于时钟管理和频率合成

运行频率：最高可达402.58MHz（不同条件下可能有所差异）

乘法器数目：18个18x18位的嵌入式乘法器

系列: Cyclone II EP2C8

逻辑元件数量: 8256 LE

自适应逻辑模块 - ALM: 516 ALM

嵌入式内存: 162 kbit

输入/输出端数量: 138 I/O

电源电压-最小: 1.15 V

电源电压-最大: 1.25 V

最小工作温度: 0 C

最大工作温度: + 70 C

商标: Altera

最大工作频率: 260 MHz

湿度敏感性: Yes

逻辑数组块数量——LAB: 516 LAB

工作电源电压: 1.15 V to 1.25 V

产品类型: FPGA - Field Programmable Gate Array

子类别: Programmable Logic ICs

总内存: 165888 bit

商标名: Cyclone II

单位重量: 350 mg

三、功能与支持

可编程逻辑：通过可编程互连连接的可配置逻辑块（CLB）矩阵实现灵活的逻辑设计

高级I/O支持：提供多种I/O标准和驱动强度选择

灵活的时钟管理电路：支持复杂的时钟域划分和时钟同步

Altera megafunction与MegaCore功能支持：简化复杂功能的设计和集成

可编程特性：包括可编程总线保持功能、可编程输出驱动强度、可编程延迟等

四、应用领域

车用：适用于汽车电子控制系统中的复杂数字信号处理

通信与网络：用于路由器、交换机等网络设备的信号处理和数据传输

消费电子产品：如高清电视、音频设备等中的数字信号处理和控制逻辑

测试与测量：在测试仪器中用于生成和处理测试信号

成像、视频和目视：在图像处理、视频监控等领域提供高性能的数字信号处理能力

五、总结

EP2C8Q208C8N作为一款Cyclone II系列的FPGA芯片，以其高密度逻辑单元、丰富的I/O引脚、高性能和低功耗等特点，在多个应用领域展现出广泛的应用前景。其灵活的可编程性和强大的功能支持使得设计师能够轻松应对复杂的数字系统设计挑战。
