ALTERA阿尔特拉

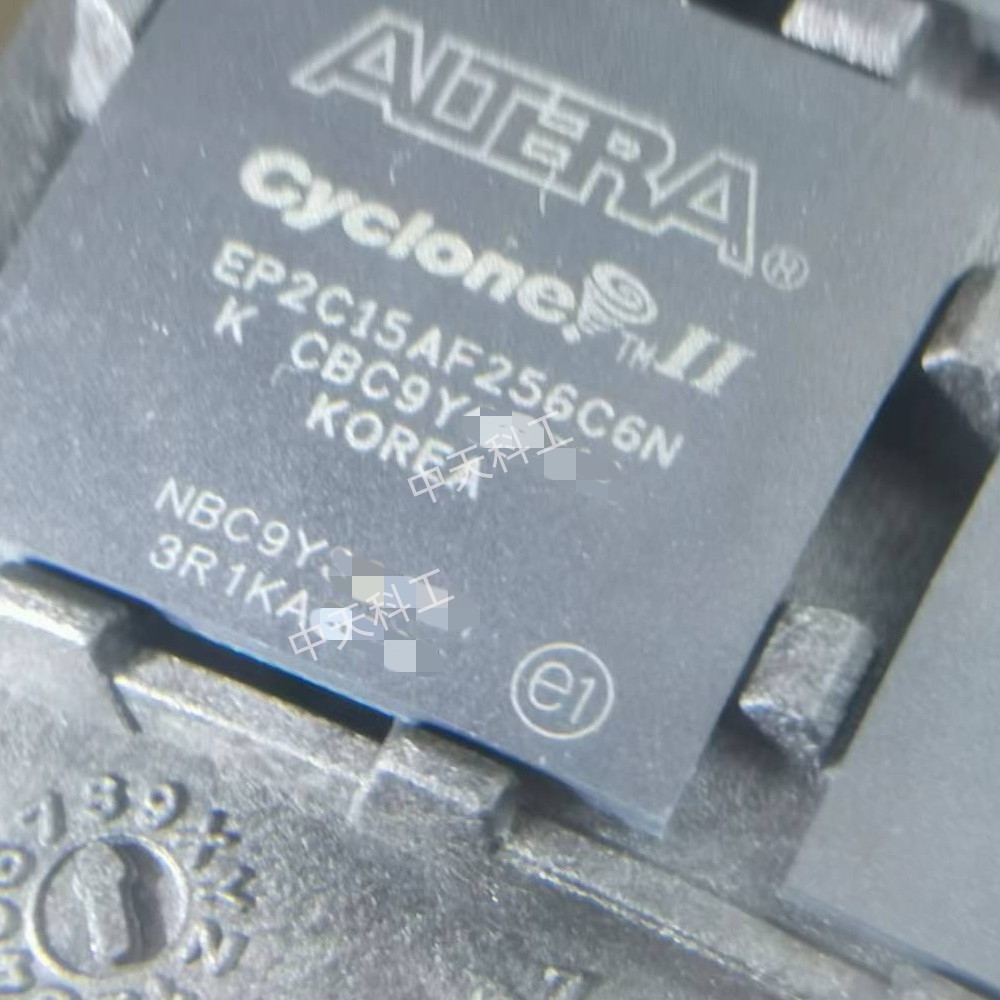

EP2C15AF256C6N 是英特尔（Intel）旗下 Altera（现 Intel FPGA）Cyclone II 系列的一款现场可编程门阵列（FPGA）芯片，由中天科工半导体（深圳）有限公司特约分销代理现货销售。以下是该芯片的详细介绍：

1. 基本参数

系列：Cyclone II

型号：EP2C15AF256C6N

封装：256-FBGA（17mm x 17mm）

逻辑单元（LEs）：14,448 个

逻辑数组块（LABs）：903 个

嵌入式存储器：239,616 位

I/O 引脚数：152 个

最大工作频率：约 260 MHz（具体取决于设计）

工作电压：1.15V 至 1.25V

工作温度范围：0°C 至 85°C（商业级）

安装类型：表面贴装（SMD/SMT）

2. 核心特性

低成本、低功耗：Cyclone II 系列专为对成本敏感的大批量应用设计，具有较低的功耗和成本优势。

高灵活性：提供丰富的逻辑资源、嵌入式存储器和 I/O 接口，适用于多种应用场景。

嵌入式存储器：支持 M9K 存储块，可用于实现 FIFO、缓存、单端口或双端口 RAM 等。

I/O 灵活性：支持多种 I/O 标准（如 LVTTL、LVCMOS、SSTL 等），并具备可编程驱动强度和 slew rate 控制。

时钟管理：支持多个全局时钟网络和 PLL（锁相环），可实现时钟分频、相移和去抖动。

Nios II 嵌入式处理器支持：可与 Nios II 软核处理器结合，实现 SOPC（可编程片上系统）设计。

3. 应用领域

通信：用于路由器、交换机、无线基站等设备的协议处理、流量管理和物理层接口。

工业控制：实现电机控制、运动控制、自动化设备等。

消费电子：用于高清电视、摄像机、游戏机等设备的图像和视频处理。

医疗设备：在医疗成像、监护设备中实现信号处理和数据采集。

汽车电子：用于动力控制、安全系统、车载网络等。

测试与测量：实现高性能的数字示波器、频谱分析仪等功能。

4. 开发支持

开发工具：支持 Intel Quartus Prime 软件，提供综合、布局布线、时序分析等功能。

IP 核：提供丰富的 IP 核库，包括通信协议、存储器控制器、数字信号处理等。

硬件调试：支持 JTAG 接口和 SignalTap II 逻辑分析仪，方便调试和验证。

设计示例：提供多种参考设计和应用笔记，帮助用户快速上手。

5. 替代与升级

替代型号：EP2C5T144、EP2C8Q208 等 Cyclone II 系列芯片，具有不同的逻辑资源和 I/O 配置。

升级型号：Cyclone III、Cyclone IV 系列，提供更高的性能和更低的功耗。

6. 注意事项

供货情况：由于 Cyclone II 系列已属于较旧的产品线，部分型号可能面临停产或供货周期较长的情况。

温度范围：默认型号为商业级（0°C 至 85°C），如需工业级（-40°C 至 100°C）或汽车级（-40°C 至 125°C），需选择特定后缀的型号。

功耗管理：尽管 Cyclone II 系列功耗较低，但在高密度设计中仍需注意散热问题。

总结

EP2C15AF256C6N 是一款适合中低密度逻辑设计的 FPGA 芯片，具有低成本、低功耗和高灵活性的特点，广泛应用于通信、工业控制、消费电子等领域。
