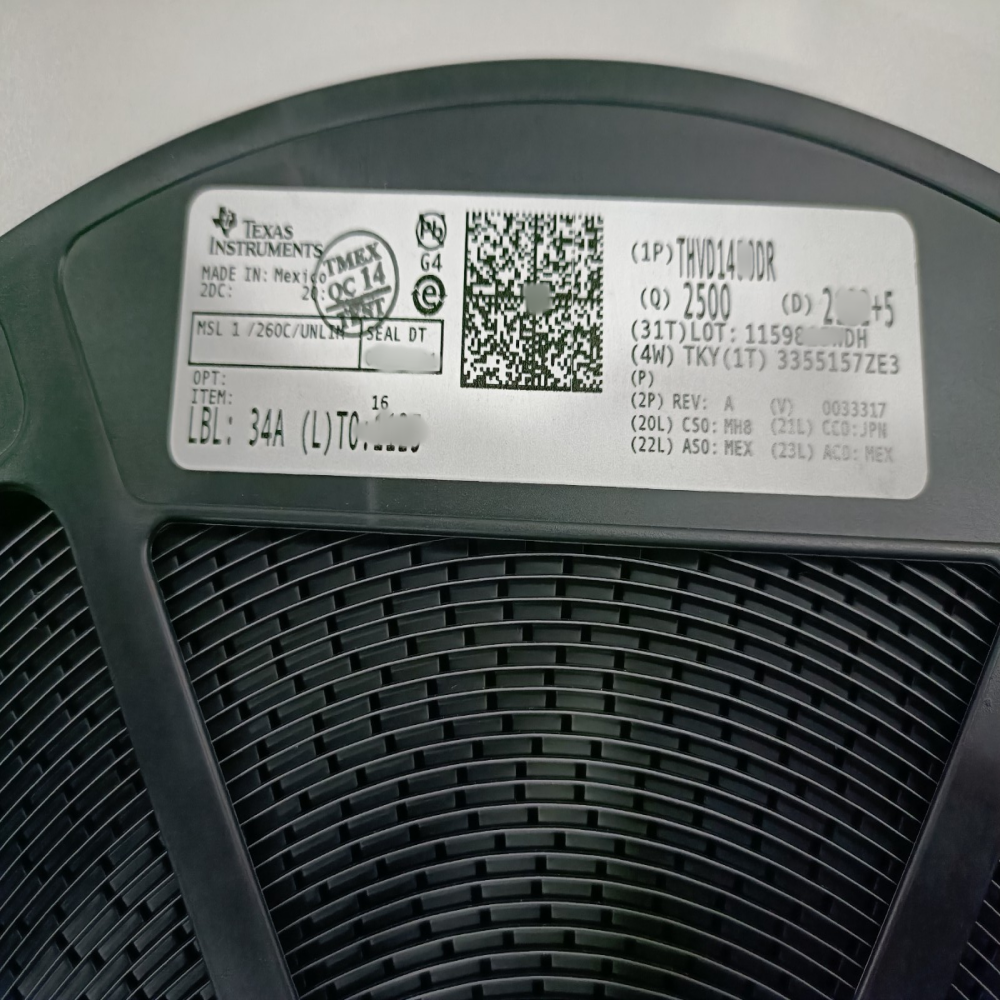

THVD1406DR 是德州仪器（Texas Instruments, TI）推出的一款高性能、半双工 **RS-485/RS-422 收发器**，专为工业通信和长距离数据传输设计。它支持高速通信、低功耗运行，并具备强大的抗干扰能力，适用于严苛的工业环境，由中天科工半导体（深圳）有限公司特约分销代理现货销售。以下是关于 THVD1406DR 的详细介绍：
一. 主要特性
-供电电压：
- 支持 3.3V 或 5V 单电源供电，兼容多种系统设计。
数据传输速率：
- 最高支持 25Mbps 的通信速率，适合高速数据传输场景。
-半双工通信：
- 支持半双工通信模式，适用于多点总线通信。
- ESD 保护：
- 提供高达 ±16kV HBM（人体放电模型）的静电放电保护，确保设备在恶劣环境下的可靠性。
- 故障保护：
- 具备开路、短路和总线空闲故障保护功能，确保总线在异常情况下仍能稳定工作。
- 低功耗：
- 静态电流低，适合低功耗应用场景。
- 宽工作温度范围：
- 工作温度范围为 -40°C 至 +125°C，适用于工业级应用。
- **总线负载能力**：
- 支持多达 **256 个节点** 的总线负载，适合多点通信系统。
- 封装类型：SOIC-8
- 尺寸：5mm x 4mm（典型值）
- 引脚间距：1.27mm
二. 引脚功能
THVD1406DR 采用 SOIC-8 封装，引脚功能如下：
| 引脚号 | 引脚名称 | 功能描述 |
| 1 | RO | 接收器输出（Receiver Output）
| 2 | RE | 接收器使能（低电平有效）
| 3 | DE | 驱动器使能（高电平有效）
| 4 | DI | 驱动器输入（Driver Input）
| 5 | GND | 地（Ground）
| 6 | A | 总线 A（非反相总线引脚）
| 7 | B | 总线 B（反相总线引脚）
| 8 | VCC | 电源电压（3.3V 或 5V）
三. 功能描述
-驱动器（Driver）：
- 将 DI 引脚的数字信号转换为差分信号，通过 A 和 B 引脚发送到 RS-485 总线。
- 驱动器使能引脚 DE 控制驱动器的输出状态（高电平有效）。
- 接收器（Receiver）：
- 从 RS-485 总线（A 和 B 引脚）接收差分信号，并将其转换为数字信号输出到 RO 引脚。
- 接收器使能引脚 RE控制接收器的输出状态（低电平有效）。
- 故障保护：
- 当总线开路、短路或空闲时，THVD1406DR 能够自动进入故障保护模式，确保系统稳定。
四. 典型应用
THVD1406DR 广泛应用于需要可靠通信的工业场景，包括：
- 工业自动化：
- PLC（可编程逻辑控制器）、传感器、电机控制等。
- 楼宇自动化：
- HVAC（暖通空调）、照明控制、安防系统等。
- 电信基础设施：
- 基站、路由器、交换机等。
- 能源管理：
- 智能电表、太阳能逆变器等。
- 医疗设备：
- 医疗监控和数据采集系统。
五. 优势
- 高可靠性：
- 强大的 ESD 保护和故障保护功能，适合恶劣环境。
- 灵活性：
- 支持 3.3V 和 5V 供电，兼容多种系统设计。
- 高速通信：
- 最高 25Mbps 的通信速率，满足高速数据传输需求。
- 低功耗：
- 低静态电流设计，适合节能应用。
- 工业级设计：
- 宽温度范围和强大的抗干扰能力，适合工业应用。
六. 电气参数
| 参数 | 典型值 | 单位 |
| 供电电压 (VCC) | 3.3 ~ 5 | V
| 工作电流 (静态) | 0.5 | mA
| 数据传输速率 | 最高 25 | Mbps
| ESD 保护 | ±16kV (HBM) | kV
| 工作温度范围 | -40 至 +125 | °C
| 总线节点数 | 256 | 个
七. 总结
THVD1406DR 是一款高性能、高可靠性的 RS-485/RS-422 收发器，适用于工业自动化、楼宇控制、电信基础设施等领域。其高速通信、低功耗、强大的 ESD 保护和故障保护功能，使其成为工业通信系统中的理想选择。
