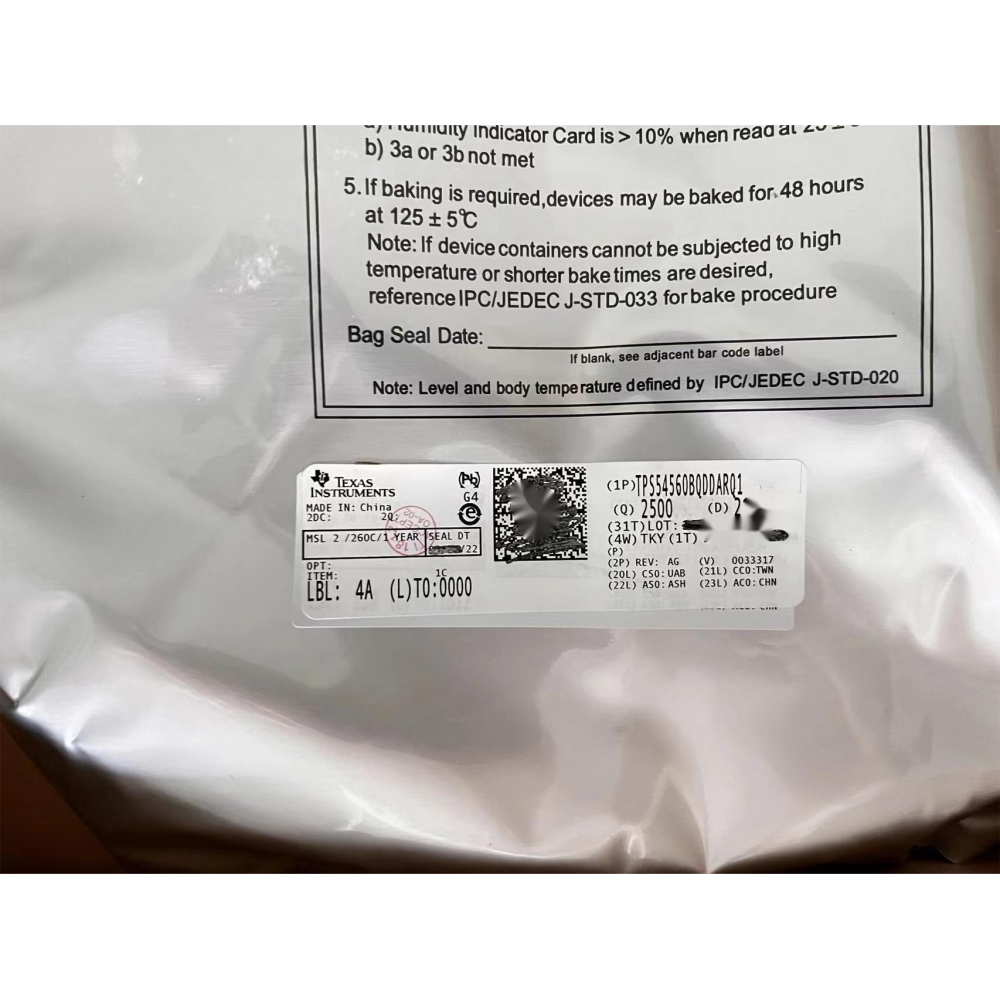

TPS54560BQDDARQ1是TI一款降压稳压器，由中天科工半导体（深圳）有限公司特约分销代理现货销售。
主要特点如下：
集成型高侧MOSFET：该器件采用集成型高侧MOSFET，简化了电路设计，提高了系统的可靠性。
耐受抛负载脉冲：根据ISO 7637标准，TPS54560BQDDARQ1能够耐受的抛负载脉冲高达65V，增强了电路的抗干扰能力。
电流模式控制：采用电流模式控制，提供了简单的外部补偿和灵活的组件选择，简化了电路设计。
低纹波脉冲跳跃模式：在无负载时，电源电流被减小至146µA，纹波脉冲跳跃模式降低了功耗，提高了效率。
可调欠压闭锁：欠压闭锁功能在内部设定为4.3V，但可用使能引脚将之提高，增强了电路的稳定性。
输出电压启动斜升：输出电压启动斜升由内部控制，以提供一个受控的启动并消除过冲，提高了电路的安全性。
宽开关频率范围：开关频率范围可实现对效率或外部组件尺寸的优化，提高了电路的灵活性。
工作温度范围：该器件采用8端子耐热增强型HSOP PowerPAD™封装，工作温度范围为-40°C至150°C TJ。
综上所述，TPS54560BQDDARQ1是一款性能优异、功能齐全的降压稳压器，适用于各种需要高效率、高可靠性的应用场景。
规格参数：
制造商:
Texas Instruments
产品种类: 开关稳压器
安装风格: SMD/SMT
封装 / 箱体: SO-PowerPad-8
拓扑结构: Buck
输出电压: 800 mV to 58.8 V
输出电流: 5 A
输出端数量: 1 Output
输入电压（最小值）: 4.5 V
输入电压（最大值）: 60 V
静态电流: 1.1 mA
开关频率: 100 kHz to 2.5 MHz
最小工作温度: - 40 C
最大工作温度: + 125 C
资格: AEC-Q100
系列: TPS54560B-Q1
封装: Reel
封装: Cut Tape
封装: MouseReel
商标: Texas Instruments
输入电压: 4.5 V to 60 V
湿度敏感性: Yes
工作电源电流: 146 uA
产品类型: Switching Voltage Regulators
关闭: Shutdown
子类别: PMIC - Power Management ICs
电源电压-最小: 4.5 V
类型: Step Down DC-DC Converter
单位重量: 98.400 mg
