XILINX赛灵思(AMD超微)

1. 核心参数

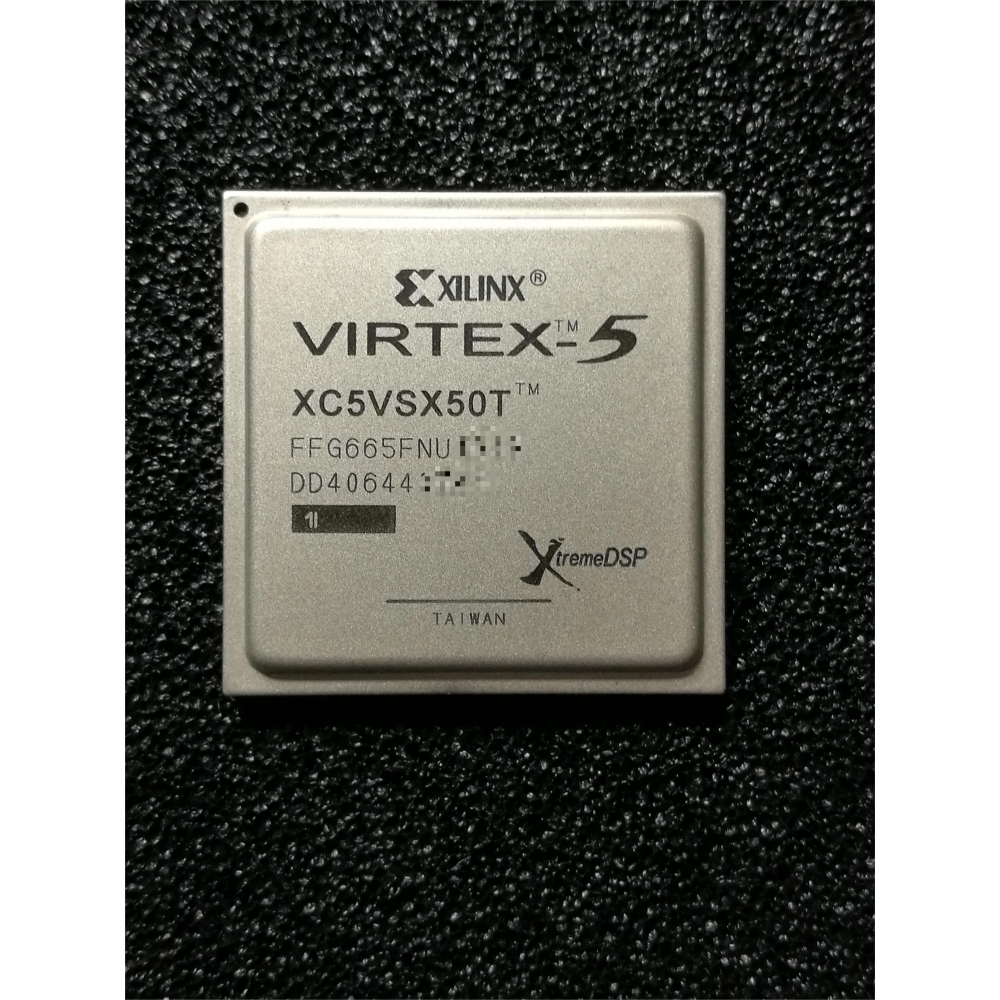

型号：XC5VSX50T-1FFG665I

系列：Virtex-5 SXT（Signal Processing eXtended Technology）

工艺：65nm 铜 CMOS 工艺

封装：665 引脚 FC-BGA（27mm × 27mm）

逻辑资源：

可配置逻辑块（CLB）：约 4,080 个

逻辑单元（LUT）：约 52,224 个

分布式 RAM：780 Kbit

嵌入式块 RAM（EBR）：4,752 Kbit

I/O 接口：

支持 360 个用户 I/O，兼容多种电平标准（如 LVCMOS、LVDS、HSTL 等）

集成高速串行收发器（RocketIO GTP），支持 100 Mbps 至 3.75 Gbps 的数据速率

时钟管理：

数字时钟管理器（DCM）和锁相环（PLL），支持零延迟缓冲、频率合成和相位匹配

电源电压：核心电压 1.0V，I/O 电压支持 1.2V 至 3.3V

工作温度：-40°C 至 +100°C（工业级）

2. 性能特点

高性能 DSP 资源：

集成 25 × 18 位乘法器，支持高速浮点或定点运算，适用于图像处理、雷达信号处理等场景。

高速串行通信：

支持 PCI Express、以太网 MAC（10/100/1000 Mbps）、SATA 等协议，适用于通信设备和网络设备。

低功耗设计：

采用 65nm 工艺，支持动态功耗管理，适合对功耗敏感的应用（如便携式设备）。

高可靠性：

支持 ECC（错误校正码）和 SEU（单粒子翻转）防护，适用于航空航天、军事等关键领域。

3. 应用场景

通信系统：

基站、光传输设备、无线接入网（RAN）等，利用其高速串行接口和 DSP 能力处理信号。

航空航天与国防：

雷达信号处理、电子战系统、卫星通信等，要求高可靠性和抗辐射能力。

工业自动化：

高速运动控制、实时图像处理、机器视觉等，利用其低延迟和高并行处理能力。

医疗设备：

超声成像、MRI 信号处理等，需要高精度和实时性。

4. 开发支持

开发工具：

Xilinx Vivado Design Suite（支持 HDL 综合、布局布线、时序分析等）。

IP 核库（如 PCIe 控制器、以太网 MAC、FFT 加速器等）可加速开发。

调试与验证：

内置 ChipScope Pro 逻辑分析仪，支持实时信号捕获和调试。

支持 JTAG 接口，便于硬件调试和编程。

5. 注意事项

散热设计：

高性能应用需考虑散热，建议使用散热片或风扇。

电源稳定性：

核心电压 1.0V，需确保电源噪声低于 50mV（典型值）。

信号完整性：

高速 I/O（如 6.5Gbps SerDes）需优化 PCB 布局，减少串扰和反射。

总结

XC5VSX50T-1FFG665I 是一款专为高性能计算和信号处理设计的 FPGA，适用于对实时性、带宽和逻辑资源要求苛刻的应用场景。其丰富的 DSP 资源、高速 I/O 和工业级温度范围使其成为通信、工业和军事领域的理想选择。开发时需结合具体应用场景，合理利用其硬件资源，并注意散热和电源设计。
