一、基本信息

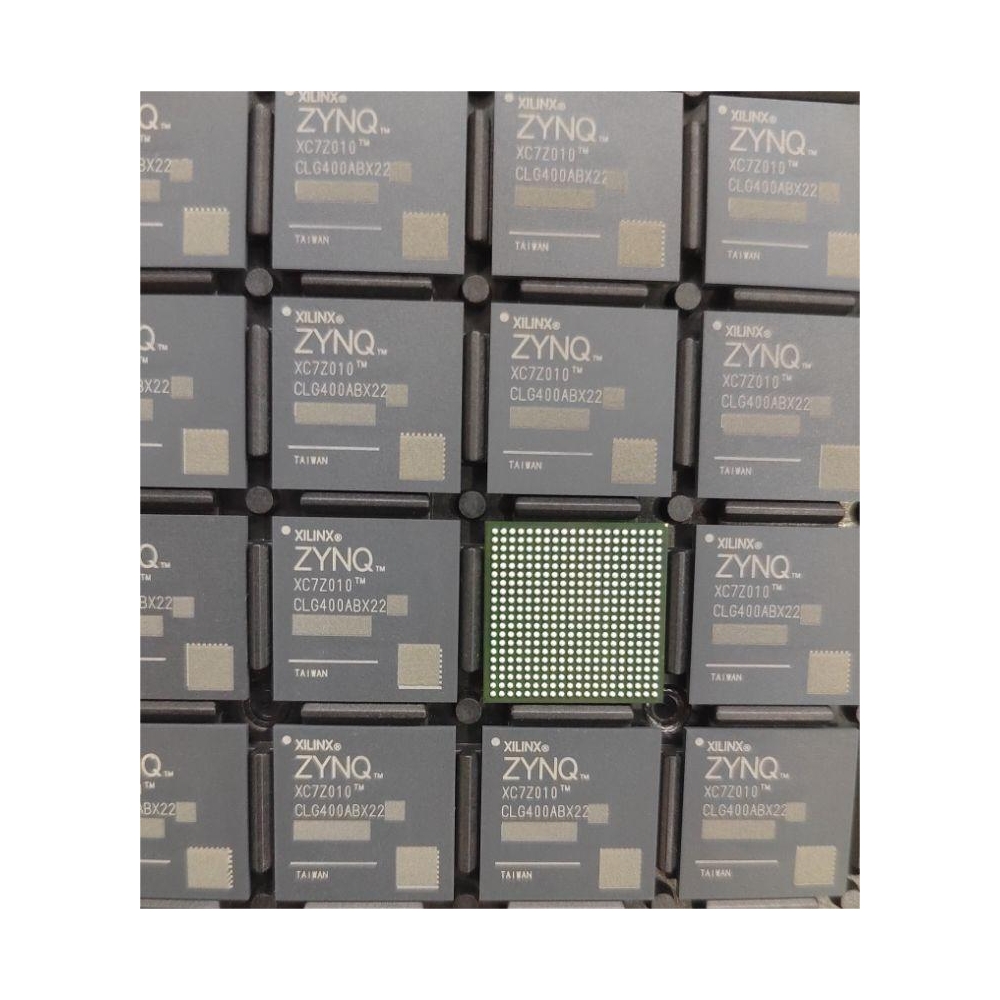

型号：XC7Z010-1CLG400C

厂商：Xilinx（赛灵思）

系列：Zynq®-7000 系列可编程片上系统（SoC）

封装：CSPBGA-400（陶瓷方形扁平无引脚封装），尺寸 17mm × 17mm

工艺：28nm 工艺，集成双核ARM Cortex-A9处理器与Artix®-7 FPGA

温度范围：商业级，0°C 至 85°C

二、核心特性

1. 处理器系统

CPU：双核 ARM® Cortex®-A9 MPCore™（带 CoreSight™ 调试模块），主频 667MHz

内存：256KB 片上 RAM（OCM），支持 DDR3/DDR3L/LPDDR2 外部存储器

缓存：每核 32KB L1 指令缓存 + 32KB L1 数据缓存，共享 512KB L2 缓存

加速单元：NEON™ 媒体处理引擎（提升多媒体与信号处理性能）

2. 可编程逻辑

FPGA：Artix®-7 系列，28,000 个逻辑单元，支持硬件加速与定制化外设

Block RAM：140Kb（双端口 18Kb 块，支持高效数据缓冲）

DSP 切片：80 个（含 18×18 乘法器，适配滤波、FFT 等算法）

3. 接口与I/O

高速接口：USB 2.0 OTG、千兆以太网、SD/SDIO

标准I/O：100 个用户 I/O，支持 LVCMOS、LVDS、HSTL 等标准

扩展接口：SPI、I2C、UART、CAN 2.0B 等，支持丰富外设扩展

4. 安全与可靠性

安全启动：支持 RSA 认证、AES-256 加密与 SHA-256 哈希校验

错误检测：内置单粒子翻转（SEU）检测与纠正功能

三、应用领域

工业物联网：电机控制、传感器融合、实时数据采集（如工业机器人）

嵌入式视觉：智能摄像头、图像识别、医疗影像分析（如便携式血糖仪）

汽车电子：车载信息娱乐系统、ADAS（高级驾驶辅助系统）

通信设备：小型基站、网络边缘计算（支持协议处理与数据包分析）

消费类电子：智能家居、可穿戴设备（如运动监测）

四、开发支持

工具链：兼容 Xilinx Vivado® 设计套件，支持 C/C++ 与 HDL 开发

操作系统：支持 Linux、VxWorks、QNX 等实时操作系统（RTOS）

开发板：提供 ZedBoard 等硬件平台，集成外设接口便于原型设计

IP 核支持：提供以太网 MAC、PCIe 控制器、图像采集 IP 等预验证模块

五、技术优势

异构计算：处理器 + FPGA 架构支持软硬件协同设计，提升系统效率

灵活性：FPGA 可编程逻辑支持硬件级定制，适应算法迭代与协议升级

低功耗：动态功耗管理结合多种电源模式，优化能效比

六、市场定位

XC7Z010-1CLG400C 作为 Zynq-7000 系列入门型号，以双核处理器 + FPGA 的异构架构，平衡了性能与功耗，适用于对成本敏感且对实时性、灵活性要求较高的嵌入式场景，如工业控制与物联网边缘计算。其集成开发环境与丰富 IP 核支持，进一步降低了复杂系统的开发门槛。
