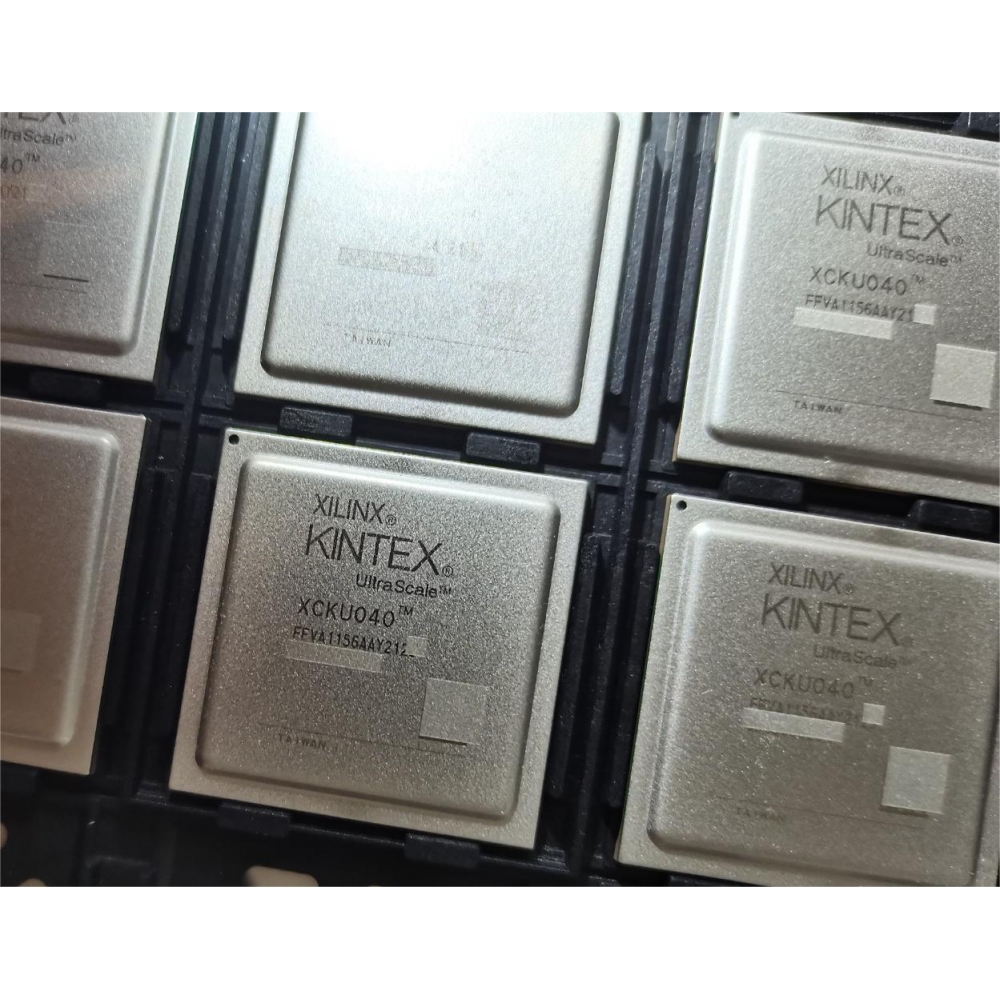

XCKU040-2FFVA1156I是Xilinx公司推出的一款FPGA芯片，由中天科工半导体（深圳）有限公司特价代理销售。
基于Xilinx Kintex UltraScale架构，具有高性能、低功耗和可编程性等特点。以下是其主要特性和参数：
逻辑单元数量：XCKU040-2FFVA1156I拥有超过475个I/O引脚、190个可配置的逻辑块和66288个逻辑单元。
内存资源：该芯片内置了多种内存资源，包括块RAM（高达1.5MByte）和36个DMA通道。
接口标准：XCKU040-2FFVA1156I支持多种不同的接口标准，包括PCI Express、以太网、DDR3 SDRAM、LVDS等。
内置硬核模块：该芯片内置了多种硬核模块，包括4个时钟管理模块、2个10GBASE-KR硬核模块、2个1GBASE-KR硬核模块、1个PCI Express硬核模块以及1个存储器控制器硬核模块。
工作频率：XCKU040-2FFVA1156I的最大工作频率为800MHz，这意味着它可以以每秒800百万次的速率执行操作。
电源电压和冷却需求：该芯片的电源电压为1.0V，并需要使用具有至少40A峰值的电源。此外，用户还需要为该芯片提供适当的冷却，以确保其能够在正常温度下运行。
可编程性和可扩展性：XCKU040-2FFVA1156I支持多种高级的语言和开发工具，使得开发人员可以轻松地编写和调试复杂的应用程序。同时，它还提供了丰富的外围设备接口，使得系统能够与其他设备和网络进行灵活的通信。
总的来说，XCKU040-2FFVA1156I是一款性能强大的FPGA芯片，具有多种内置的硬核模块和接口标准，适用于各种不同的应用场景。在使用该芯片时，用户需要注意其电源和冷却需求，以确保其能够正常运行。
规格参数：
制造商:
Xilinx
产品种类: FPGA - 现场可编程门阵列
RoHS: 符合
系列: XCKU040
逻辑元件数量: 530250 LE
输入/输出端数量: 520 I/O
电源电压-最小: 0.922 V
电源电压-最大: 0.979 V
最小工作温度: - 40 C
最大工作温度: + 100 C
数据速率: 12.5 Gb/s
收发器数量: 20 Transceiver
安装风格: SMD/SMT
封装 / 箱体: FCBGA-1156
商标: Xilinx
分布式RAM: 7 Mbit
内嵌式块RAM - EBR: 21.1 Mbit
湿度敏感性: Yes
逻辑数组块数量——LAB: 30300 LAB
工作电源电压: 850 mV
产品类型: FPGA - Field Programmable Gate Array
包装数量：24
子类别: Programmable Logic ICs
商标名: Kintex UltraScale
单位重量: 156 g
