一、基本信息

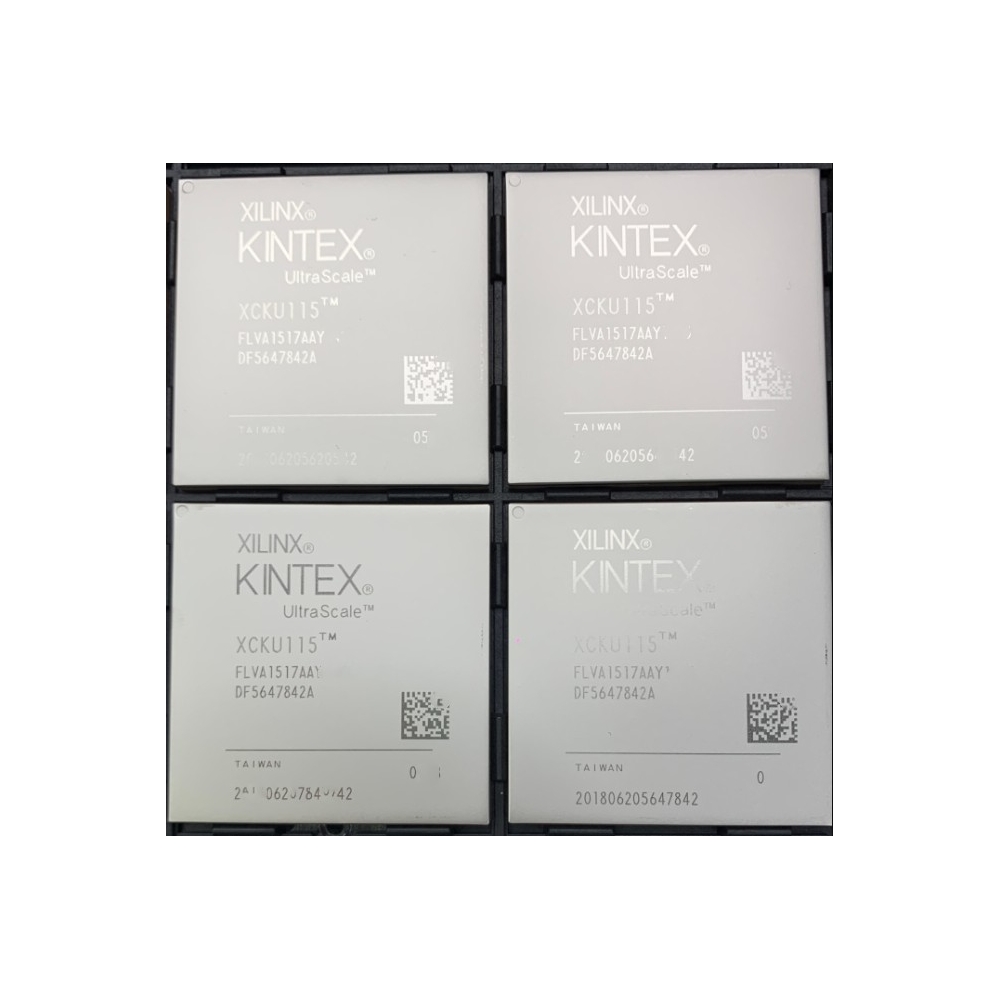

型号：XCKU115-2FLVA1517I

厂商：Xilinx（赛灵思）

系列：Kintex® UltraScale™ 系列高性能FPGA（现场可编程门阵列）

封装：FBGA-1517（倒装芯片球栅阵列），尺寸 31mm × 31mm

工艺：20nm UltraScale 架构，提供高性能与低功耗平衡

温度范围：工业级，-40°C 至 100°C，适应恶劣环境

二、核心特性

1. 逻辑与处理能力

逻辑单元：1,451,100 个（基于6输入查找表LUT），支持复杂数字电路设计

DSP 切片：5,520 个，含27×18乘法器与48位累加器，适配高性能滤波算法

BRAM 容量：77.7Mb（双端口18Kb 块，支持片上数据缓冲）

UltraRAM：集成高性能UltraRAM，优化大数据吞吐量

2. 接口与I/O

高速接口：支持 PCI Express Gen3 ×8、100G 以太网、SFP+光纤等协议

I/O 引脚：624 个，支持 LVCMOS、LVDS、HSTL 等标准，适配多设备连接

内存接口：DDR4-2400 支持，最高速率 2,400MT/s

3. 时钟与功耗管理

时钟管理：集成锁相环（PLL）与混合模式时钟管理器（MMCM），支持低抖动时钟分配

功耗优化：动态功耗管理技术，最大功耗 50W（依应用而定），支持多种电源模式

4. 安全与可靠性

安全启动：支持 RSA 认证、AES-256 加密与 SHA-256 哈希校验

错误检测：内置单粒子翻转（SEU）检测与纠正功能

三、应用领域

高性能计算：加速科学计算（如AI/ML、图像处理）与大数据分析

通信基础设施：5G 基站、网络边缘计算（支持协议处理与数据包分析）

视频与图像处理：8K 超高清编解码、医学影像实时分析

工业自动化：运动控制、传感器融合、高精度数据采集

航空航天与国防：导航系统设计、雷达信号处理、抗干扰通信

四、开发支持

工具链：兼容 Xilinx Vivado® 设计套件，支持 Verilog/VHDL 开发

IP 核支持：提供 DSP、存储器、接口等预验证模块，加速设计流程

调试与验证：支持 ChipScope Pro、Timing Analyzer 等工具

五、技术优势

灵活可编程：支持动态重配置，运行时调整逻辑功能

高集成度：整合处理器、存储器与外设控制器，简化系统设计

低功耗设计：20nm 工艺结合智能功耗管理，优化能效比

六、市场定位

XCKU115-2FLVA1517I 作为 Kintex UltraScale™ 系列高端型号，以大规模FPGA架构，平衡了逻辑资源、DSP性能与功耗，适用于通信、视频处理等超高性能场景。其集成开发环境与丰富IP核支持，进一步降低了复杂系统的开发门槛。
