XILINX赛灵思(AMD超微)

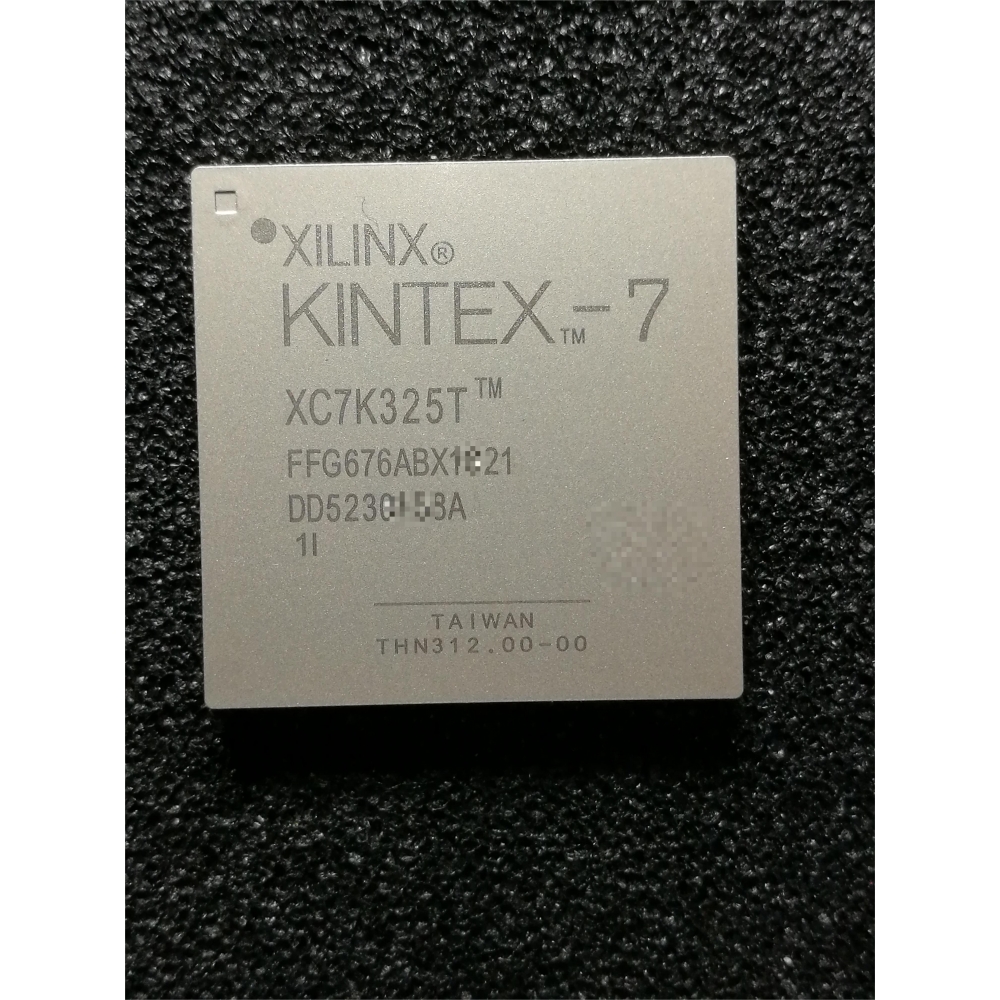

型号：XC7K325T-1FFG676I

厂商：Xilinx（赛灵思）

系列：Kintex®-7 系列 FPGA

封装：FCBGA-676（倒装芯片球栅阵列），尺寸 19mm × 19mm

工艺：28nm 高性能低功耗（HPL）工艺，采用高K金属栅极（HKMG）技术

温度范围：工业级，-40°C 至 100°C（部分型号支持扩展温度范围）

二、核心特性

1. 逻辑与运算能力

逻辑单元：326,080 个（支持复杂数字信号处理与算法实现）

DSP 切片：840 个（含 25×18 乘法器、48 位累加器，适用于高性能滤波、对称系数优化）

Block RAM：16,020 Kb（双端口 36 Kb 块，内置 FIFO 逻辑，支持高速数据缓冲）

2. 接口与I/O

高速串行收发器：8 个，速率范围 600 Mb/s 至 12.5 Gb/s（支持芯片间低功耗优化通信）

存储器接口：DDR3、DDR2、QDR II+（最高支持 1,866 Mb/s DDR3）

通信协议支持：PCIe Gen2 x8、千兆以太网、XAUI、SATA、USB 3.0、Serial RapidIO

I/O 标准：LVCMOS、LVDS、GT、HSTL、SSTL 等，支持 400 个用户 I/O

3. 时钟与电源管理

时钟管理模块（CMT）：集成锁相环（PLL）与混合模式时钟管理器（MMCM），支持高精度、低抖动时钟分配

电源：核心电压 0.97V~1.03V，I/O 电压支持 1.2V~3.3V

功耗优化：动态功耗管理结合多种电源模式，相比前代产品降低 50%

4. 安全与可靠性

加密支持：256 位 AES 加密（含 HMAC/SHA-256 认证）

错误检测：内置单粒子翻转（SEU）检测与纠正功能

三、应用领域

高性能计算：数据中心加速、复杂算法处理

通信基础设施：5G 基站、光传输网络、交换机（支持高速协议如 PCIe Gen2、10G/40G 以太网）

视频与图像处理：实时编解码（HEVC/H.265）、医疗影像分析、高清视频传输

工业自动化：机器人控制、运动控制、传感器融合

汽车电子：ADAS 系统、车载网络（支持高可靠性需求）

四、开发支持

硬件平台：提供核心板+扩展板开发套件（如迪普微 XC7K325T 开发板），集成 DDR3、QSPI Flash、PCIe x8、SFP+ 等接口

工具链：兼容 Xilinx Vivado 设计套件，支持高级综合（HLS）、IP 核复用与仿真调试

生态系统：提供丰富的 IP 库（如 PCIe、以太网 MAC、DDR 控制器），支持自定义外设扩展

五、技术优势

性价比优化：相比前代产品性能提升 2 倍，逻辑密度与 DSP 比率更高

灵活性：FPGA 可编程逻辑支持硬件级定制，适应算法迭代与协议升级

信号完整性：支持高速差分信号（如 LVDS、GT），适配高频应用场景

六、市场定位

XC7K325T-1FFG676I 作为 Kintex-7 系列中端型号，平衡了性能与成本，适用于对带宽、逻辑密度和 I/O 扩展有较高要求但无需旗舰级资源的场景，如边缘计算、智能视觉系统等。
